在 LED屏显示技术领域中，很多用户因为使用场景的特殊性，经常会选择防护能力更强的COB显示屏或者是GOB显示屏，这两种产品从名称上看只是有一个字母的差别，其实使用的封装工艺截然不同，GOB显示屏通常是在SMD显示屏的基础上进行升级，而COB显示屏则是完全区别于SMD显示屏产品。GOB显示屏与COB显示屏各自以其独特的优势在市场上应用越来越广泛，两者均展现出卓越的耐造性，让用户在各种复杂环境下都能享受到稳定而高效的体验。然而，很多人并不是真的了解什么是COB?什么是GOB？他们各自有什么区别？分别有什么优势缺点？就让我们一起深入探索COB与GOB技术的独特魅力，揭开它的神秘面纱。 COB封装技术介绍什么是COB封装？COB(Chip On Board)模组最大的特点在于其高度集成的一体化封装技术。与传统封装方式相比，COB将多颗LED芯片直接封装在基板上，形成一个紧凑的整体，减少了组件间的缝隙从而大大提升了产品的整体性和可靠性。这种设计不仅简化了制造流程，还使得COB模组在外观上更加简洁、美观。COB技术将多个LED芯片 安装在一个印刷电路板（PCB）上，使用导电胶将LED芯片与电路板连接。这种封装方式提供了高密度、高亮度、低能耗、长寿命以及优秀的显示均匀性。COB显示屏的表面较为平整，防护性优于传统的SMD（Surface Mounted Device）封装，但相比GOB，其LED灯珠的物理稳定性可能略逊一筹。COB技术因成本相对较低、集成度高而受到青睐，尤其是在需要小间距显示的应用中。
COB封装的优点：- 显示效果好: COB封装模组可实现超微小间距，如P0.9、P0.6等，单位面积像素点多，COB模组中的LED芯片排列紧密且均匀，因此其发出的光线也更加均匀柔和，减少了光斑和眩光现象，画面细腻清晰;色彩均匀性和一致性佳，对比度、亮度及色彩饱和度高，还可有效抑制摩尔纹，提供优质视觉体验。
- 高效散热，性能稳定：COB模组一体化的封装结构，在散热方面表现出色。芯片直接贴装在基板上，热量能够迅速传导至基板并通过散热系统散出，有效降低了LED芯片的工作温度，延长了使用寿命，同时保证了光源的稳定性和高效性。同时将发光芯片直接封装在PCB板上防护性能好，能抵御撞击、振动、水汽等损害无掉灯、死灯风险，在运输、安装、使用过程中稳定性高。COB模组的外壳设计和密封处理使得它能够在潮湿、多尘或易受冲击的环境中稳定工作。
- 工艺简化、尺寸小巧：COB模组省去了繁琐的表贴工艺，无需支架固定、回流焊等步骤，省略了传统的塑胶封装过程，使得整个封装结构大大缩小，为微型化和轻型化产品提供了可能，减少了生产工序，提高了生产效率。可以根据产品的具体要求，灵活设计封装结构和尺寸，提供了更大的设计自由度。
- 节能环保: COB模组具有低温冷屏特性，功耗更低，更节能环保。
COB封装的缺点：- 制造难度大、成本较高: 对封装过程要求严格，需确保每个灯珠无问题后再填充封装胶，生产过程中出现失误则整个产品可能报废，制造成品难度大。封装工艺复杂，设备投入大，一次封装的成品率低，且研发成本高，导致产品价格较贵。
- 亮度均匀性、颜色一致性控制难: 尽管理论上可实现较好的亮度均匀性，但实际生产中因芯片、封装材料及工艺等差异，仍可能出现显示屏不同区域亮度不一致的情况。大规模生产中，保证每个像素点的颜色一致性难度较大，尤其是小间距的COB显示屏。
- 维修困难，制造成本高：需要专业设备进行维修，维修成本较高。制造不良率高导致整体制造成本高于SMD。

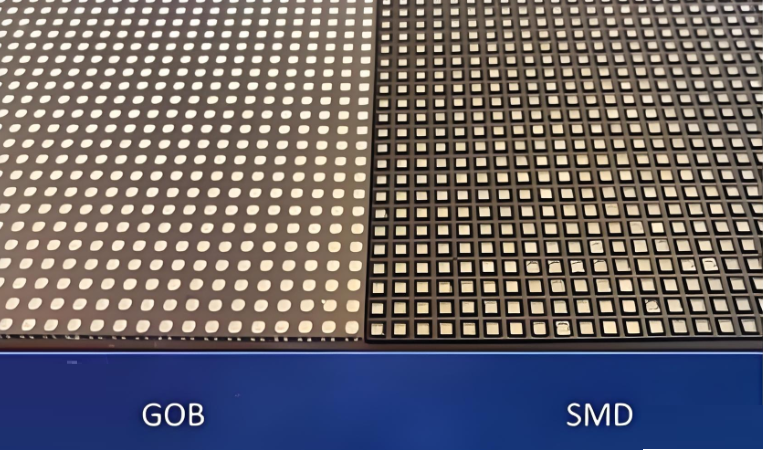

LED显示屏技术发展到今天，GOB(Glue On Board，板上灌胶)的封装技术以其卓越的防护性能、高效散热能力和显著提升的视觉效果，为LED屏市场注入了活力。GOB，全称GLUE ONTHE BOARD，即板上灌胶技术，是一种针对LED屏的特殊封装方式。简单来说，就是将LED灯珠固定在PCB(印刷电路板上后，使用一种特殊的光学导热纳米级灌胶材料填充灯珠之间的空隙，形成一个紧密连接且高度防护的整体。GOB封装是在COB或传统SMD封装的基础上，通过在屏幕表面增加一层灌胶工艺来加固和保护LED灯珠。这层灌胶增强了LED灯珠的稳定性，显著降低了灯珠脱落的风险，从而提供更强的机械稳定性和防护性，比如防水、防尘、防撞等“八防”特性。GOB封装不会对显示屏的散热和亮度造成负面影响，同时保持了良好的显示效果。由于额外的灌胶工艺，GOB显示屏在稳定性和耐用性方面通常表现更优，适合于需要长期稳定运行和恶劣环境应用的场合。 GOB封装的优点：GOB封装后可以有效防止灰尘、水汽、腐蚀性气体对灯珠和线路的侵害。像在一些湿度较大的沿海环境或者灰尘多的工业场景中，能大大降低显示屏损坏的风险。通常SMD等封装防护能力较弱，容易受环境因素影响，如在潮湿环境中，灯珠可能因受潮出现故障，影响显示效果和使用寿命。GOB显示屏封装稳定性更强，平整更好，GOB这种封装工艺可以增强灯珠与线路连接的稳定性。尤其是在面对震动、碰撞等情况时，例如在舞台演出或者车载显示屏场景，能够减少死灯、花屏现象的出现。其他封装技术模组受到外力冲击或者震动时，灯珠和线路容易出现接触不良等问题，导致显示故障。GOB模组的屏幕表面更加平整，提高出光的均匀性，使显示画面色彩更加均匀、柔和，视觉体验更好。其他封装模组，屏幕平整度稍差，出光均匀性也会受到一定影响，从侧面观看时可能会出现亮度不一致的情况。
COB和GOB的区别主要是工艺上不同，COB封装虽然表面平整，防护性要好于传统的SMD封装，但是GOB封装在屏幕的表面增加了灌胶工艺，使得其LED灯珠的稳定性更好，大大降低了掉灯的可能性，稳定性更强。COB封装技术推出的主要目的背景就是为了解决LED屏分辨率过低的问题，开发应用在P1.25以下的小间距LED屏产品上。而GOB封装技术的推出目的主要是为了解决LED屏产品的防水性能及防护性，目前市场上常用在P1.5~P2的LED屏上。两者的防水性和防护性相对都比较好。其实具体哪种封装技术更好？哪种产品更好用，COB和GOB相对比来说，并没有一个标准，因为判断一个封装工艺好不好的因素有很多，关键是看我们看重哪一点，是看重LED灯珠的有效率还是看重防护性，所以每种封装技术都有它的优势，不能一概而论。COB显示屏和GOB显示屏各有优势，选择哪种封装方式取决于具体的应用需求、成本预算、预期使用寿命以及安装环境等因素。COB可能更适合追求高性价比和小间距显示的场景，而GOB则更适合对显示屏的稳定性和恶劣环境适应性有更高要求的环境，以上内容仅供参考。
|
