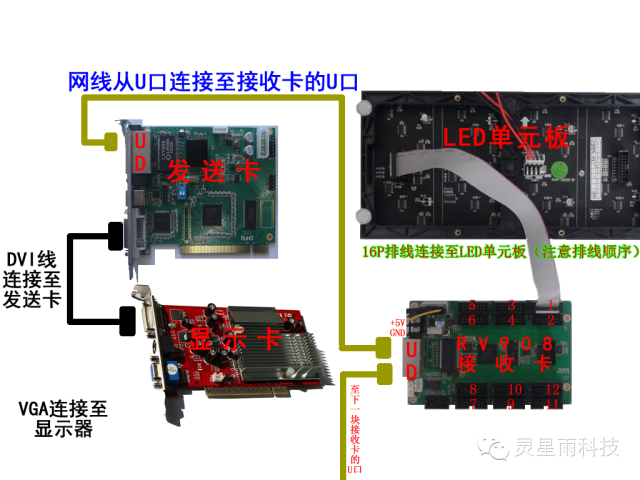

室内全彩色16扫led单元板智能设置说明 （P4.0、P5.0等16扫参考） 一、led显示屏连接示意图（设置前必备）
设置前注意事项：1、 首先先确认发送卡是否工作正常； 2、 检查网线是否正常压制（常规插在U口、挨着灯的那个是U口）； 3、 接收卡数据灯是否工作正常（常规插在A口、挨着电源的那个是A口）； 4、 检查HUB板是否从第一个口开始连接到led模组；

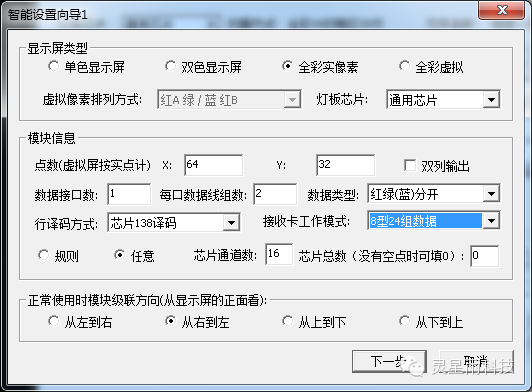

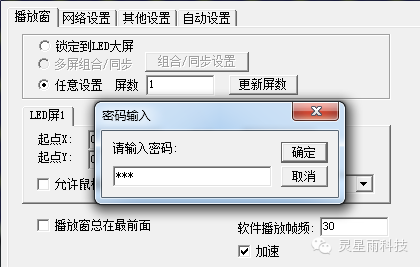

二、LED演播室智能设置的进入： 1、 安装led演播室 软件（安装序列号为82562450或888888）； 2、 启动led演播室； 3、 在菜单中选择【设置】à【软件设置】； 4、 在软件设置的【播放窗】中输入‘linsn’（不含单引号、输入法切换至小写英文状态）后会弹出密码对话框，输入密码‘168’（不含单引号）点击确定进入硬件设置界面；【如下图所示】 三、发送卡的设置（发送卡界面）： 1、 在左上角的显示模式中选择与显示器分辨率一致的数值（尽量不要大于显示器分辨率）； 2、 右侧列表中的选项框根据实际情况选择； 3、 最后点击右下角的【保存到发送卡】； 温馨提示：如果设置里分辨率则需要重新启动电脑； 四、接收卡的设置（接收卡界面）： 如有接收卡的加载程序，则直接点击下方的【从文件加载】即可，如没有led单元板的接收卡程序则要重新智能设置，具体方法如下： 1、 点击左下角的【智能设置】，弹出智能设置向导1，输入如下图所示的参数后点击【下一步】、【接收卡工作模式根据实际选择】

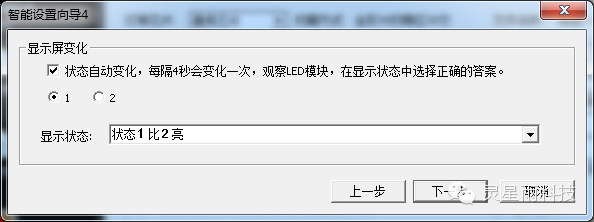

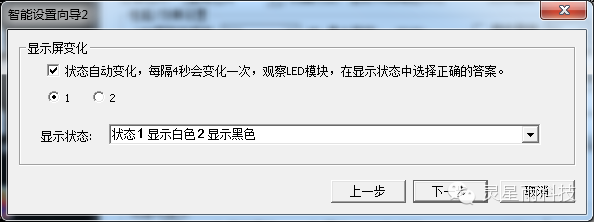

2、 弹出智能设置向导2、这一步主要是设置数据的正、反向，请根据实际选择相应的显示状态，选好后点击【下一步】；
（温馨提示：将上方的自动变化去掉，进行手动选择1、2查看屏体变化）

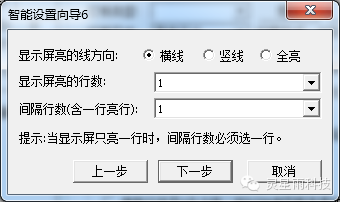

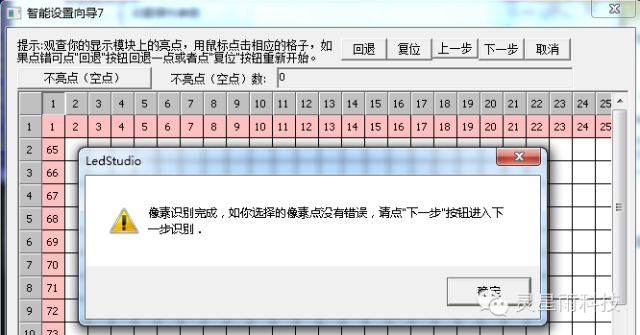

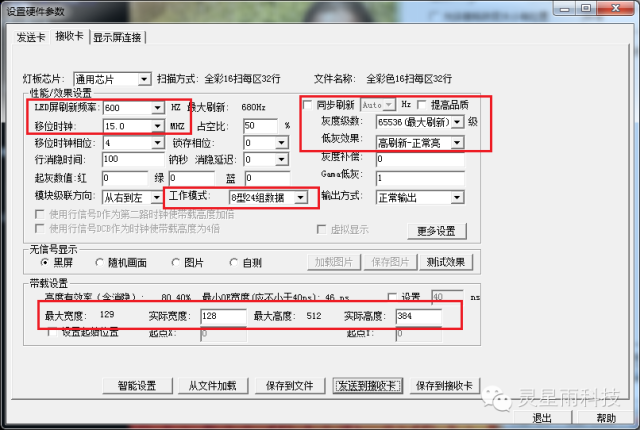

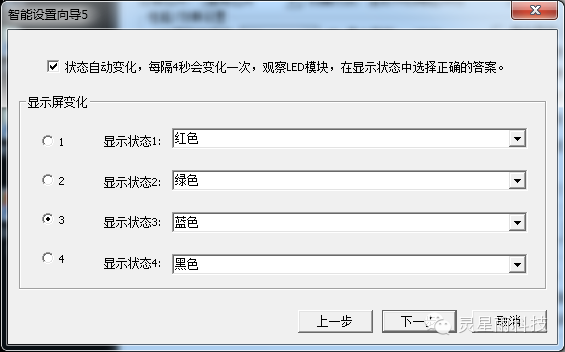

3、智能设置向导4、这一步主要是这是OE极性，请根据实际选择相应的显示状态，选好后点击【下一步】； （温馨提示：将上方的自动变化去掉，进行手动选择1、2查看屏体变化） 4、 智能设置向导5、这一步主要是设置红、绿、蓝数据的状态，请根据实际选择相应的显示状态，选好后点击【下一步】； （温馨提示：将上方的自动变化去掉，进行手动选择，查看屏体变化） 5、智能设置向导6、这一步主要是设置扫描方式，由于是16扫，就直接如下图所示选择即可，选好后点击【下一步】； 6、智能设置向导7、这一步主要是设置驱动芯片的走向，请在左上角的1位置一直往右边点击直到64，然后回到左侧第二行开始往下点击到第16行。点完后会有提示框，直接点击确定即可。然后点击【下一步】会提示你设置成功的对话框，直接点击确定； 7、 这是最关键的一步，如设置错误会导致led显示不清楚或者其他不正常现象，请根据实际情况输入（尤其是红色画圈部分），也可以按照下图所示选择（下方的实际宽度、实际高度按照led的实际像素点输入正确数值）；
输入完毕后点击下方的【发送到接收卡】，查看led大屏幕正常后，再点击【保存到接收卡】即完成所有的设置； 主要部分设置说明： 1） LED屏刷新频率：此项根据右侧的低灰效果和灰度级数自动调整； 2） 移位时钟：常规选择15左右，根据单元板使用芯片不同可以选择其他数值； 3） 灰度等级尽量选择4096以上，也可以根据实际效果选择其他参数； 4） 低灰效果：根据实际情况选择； 5） 工作模式：如果使用RV908接收卡必须选择7/8型24组数据； 6） 最大宽度/高度：指一个接收卡带的最大点数（如果有若干个接收卡组成，请输入最大带载的数值），RV908理论值最大可以带12X32=384点；

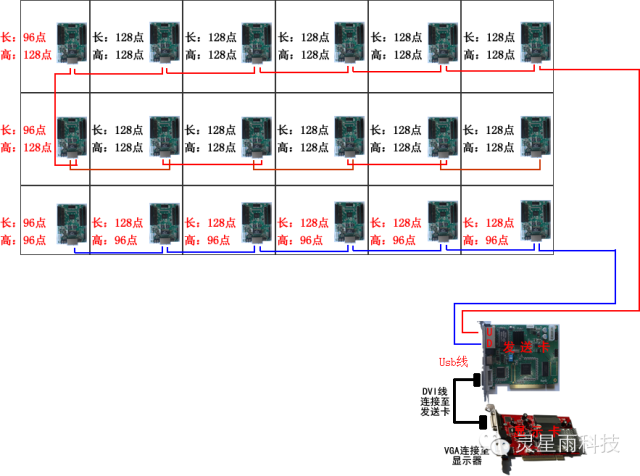

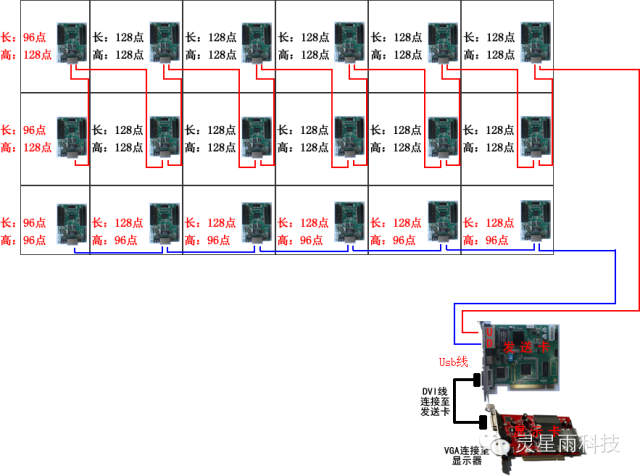

五、 显示屏连接的设置（显示屏连接界面）： 这里根据实际led显示屏的具体要求设定，具体操作办法可以参考硬件使用手册（也可以参照以下2种方式进行设置和走线）。 【建议：一根网线带的高度不要超过512点，除非您的显卡支持单线带载高度超过512点，具体参考群共享中的发送卡带载点数表；】 1）、进行显示屏连接的设置（首先将发送卡、接收卡的参数设置好），根据下面的2种接线方式的不同来说明使用具体步骤：

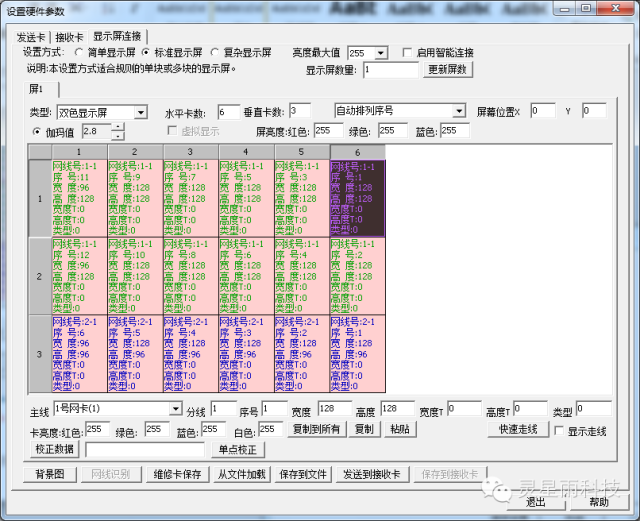

1、根据上图所示，显示屏连接图的信息应该如下图所示： （说明：在发送卡连接下网线号1-1为1U1；网线号2-1为1D1）
1、根据上图所示，显示屏连接图的信息应该如下图所示： （说明：在发送卡连接下网线号1-1为1U1；网线号2-1为1D1） |
